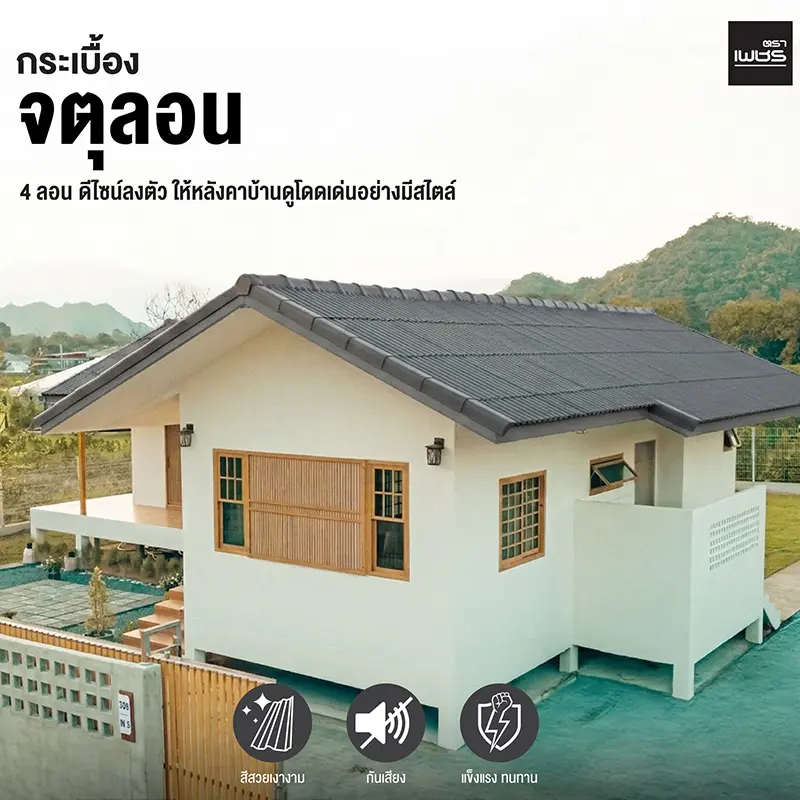

กระเบื้องหลังคาจตุลอน และระบบหลังคาเพิงแหงน
ตราเพชร · Jatulon Roof Tile

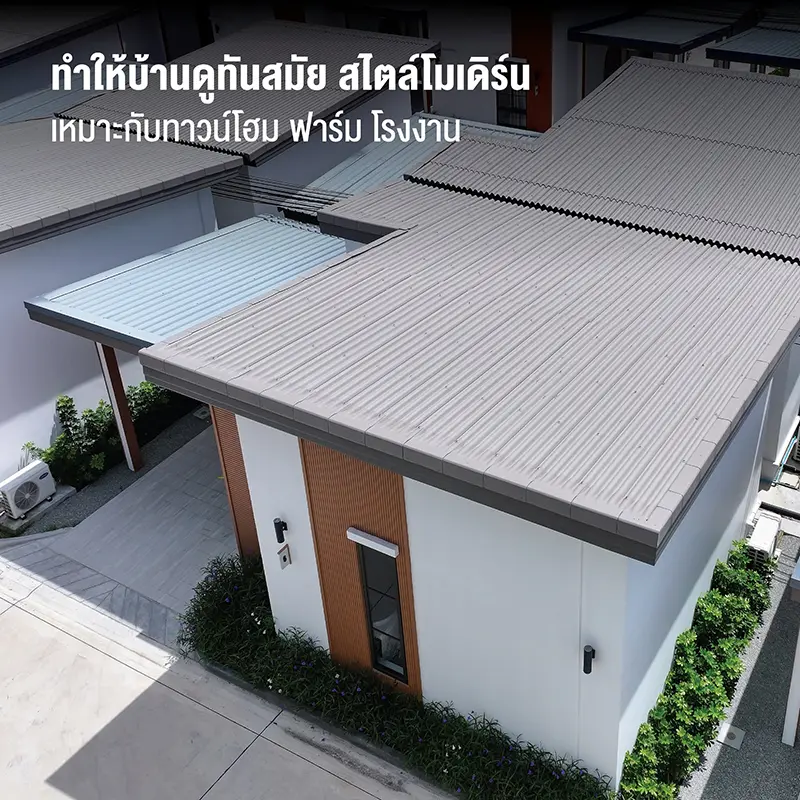

ระบบหลังคาเพิงแหงนตราเพชร สำหรับหลังคาเอียง 5 และ 7 องศา
ออกแบบมาเพื่อตอบโจทย์หลังคาสไตล์โมเดิร์น เหมาะกับบ้านเดี่ยว ทาวน์โฮม อาคาร หรือฟาร์มที่ต้องการหลังคาองศาต่ำ หมดกังวลเรื่องเสียงดัง เสียงลั่น และความร้อน แข็งแรง รับน้ำหนักได้มาก ทนทานไม่เป็นสนิม แนะนำใช้สำหรับหลังคาเพิงแหงนลาดเอียงองศาต่ำ ทั้ง 5 และ 7 องศา ตามคู่มือกำหนด
5 องศา
มุงลาดเอียง ได้ต่ำสุด
3.6 เมตร
ความยาวพิเศษ ลดรอยต่อ
5 มม.
ความหนา มาตรฐานตราเพชร
ข้อมูลจำเพาะกระเบื้องจตุลอน
| ขนาด กว้าง x ยาว (ซม.) | 50 x 120 | 50 x 150 | 50 x 230 | 50 x 360 | ||
|---|---|---|---|---|---|---|
| ความหนา (มม.) | 4 | 5 | 4 | 5 | 5 | 5 |
| น้ำหนัก (กก. / แผ่น) | 5.1 | 6.4 | 6.2 | 8.0 | 12.3 | 19.2 |
| ปริมาณ (แผ่น / พาเลท) | 260 | 220 | 260 | 220 | 150 | 120 |
| ระยะแป (ซม.) | 100 | 130 | 100 | 100 | ||
| ระยะซ้อนทับ (ซม.) | 20 | 20 | 30 | 60 | ||
| ปริมาณการใช้งานเฉลี่ย (แผ่น / ตร.ม.) | 2.15 | 1.65 | 1.08 | 0.72 | ||
| ระบบครอบ | ครอบสันโค้ง | |||||
| ขนาดแปซูเปอร์สตีล (มม.) | 0.7 | |||||
ราคากระเบื้องจตุลอน
| ความหนา | ขนาด (ซม.) | ราคา (บาท / แผ่น) | ||
|---|---|---|---|---|
| ธรรมชาติ | มาตรฐาน | เมทัลลิค | ||
| 4 มม. | 50 x 60 | – | 31.00 | 33.00 |
| 50 x 120 | 45.00 | 55.00 | 58.00 | |
| 50 x 150 | 56.00 | 69.00 | 72.00 | |
| 5 มม. | 50 x 120 | 51.00 | 63.00 | 70.00 |
| 50 x 150 | 64.00 | 79.00 | 89.00 | |
| 50 x 230 | 103.00 | 119.00 | 136.00 | |
| 50 x 360 | 157.00 | 187.00 | – | |
ธรรมชาติ = สีธรรมชาติ · มาตรฐาน = Standard Color · เมทัลลิค = Metallic Color
สีกระเบื้องจตุลอน
Special Color
ใหม่

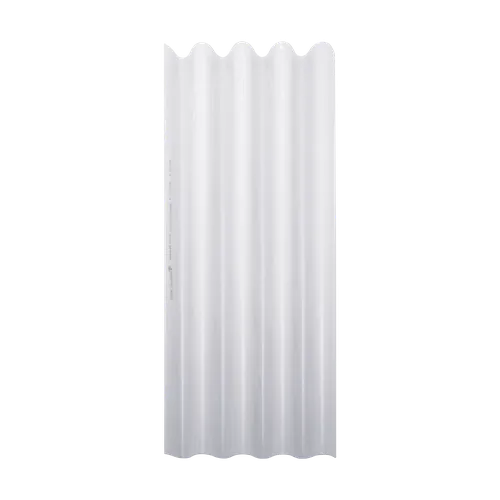

วินเทอร์ไวท์
MoDern Series
Standard Color
ขายดี

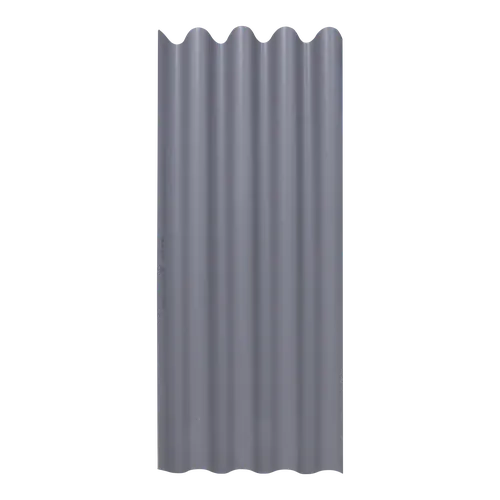

เทาไทเทเนียม
MoDern Series

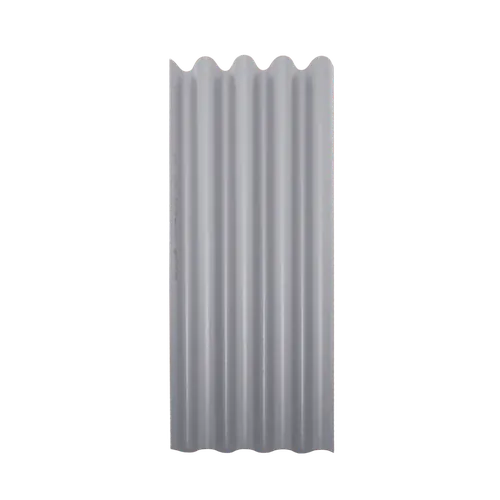

เทาแพลทินัม
MoDern Series
ขายดี

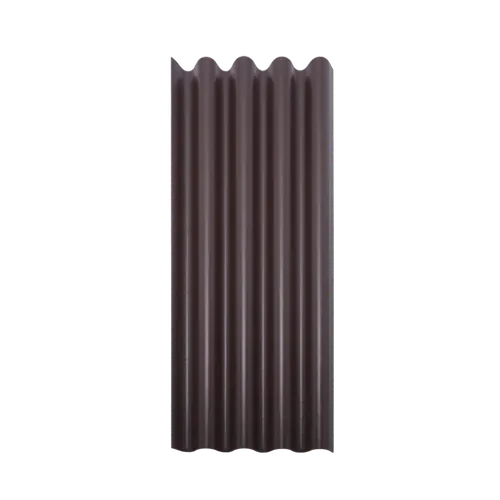

น้ำตาลสุขสันต์
ขายดี

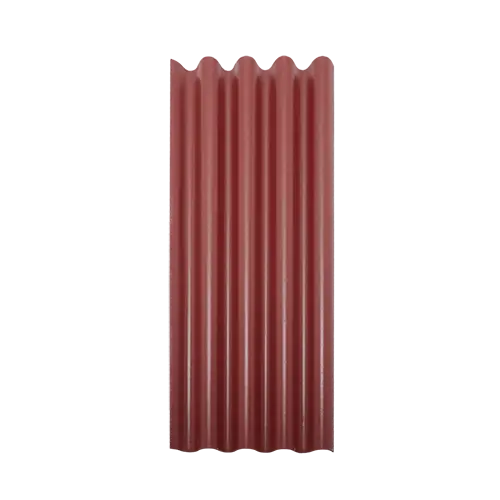

แดงมั่งมี

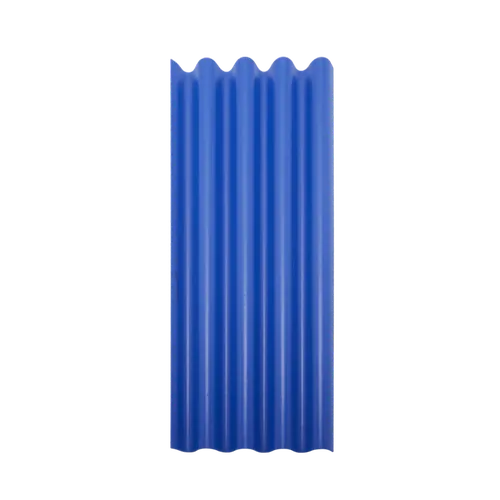

ฟ้ารุ่งโรจน์

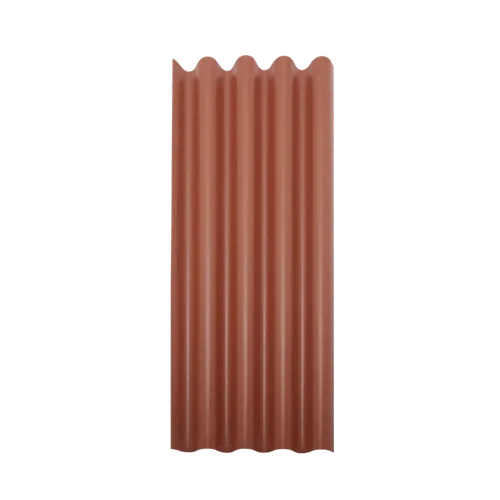

ส้มทองมังกร

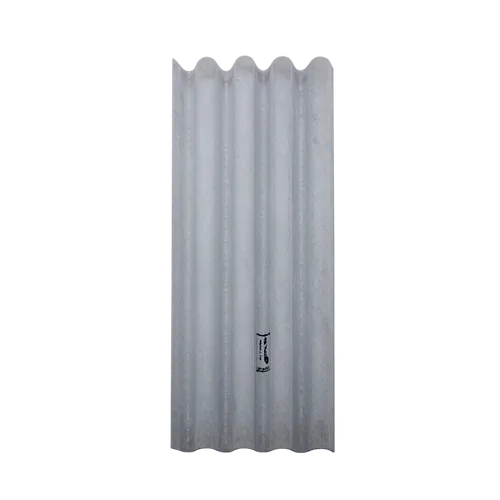

สีธรรมชาติ
Standard Color : Two Tone
ขายดี

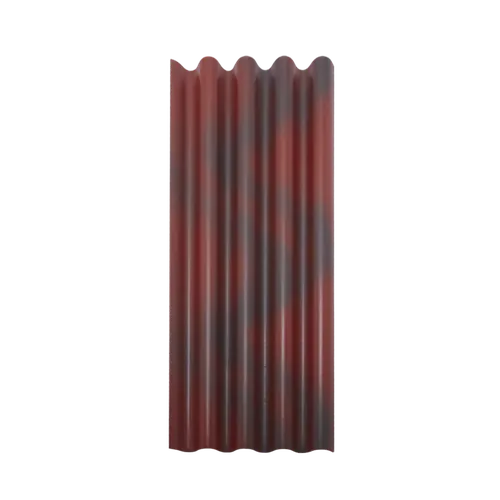

แดงเยอบีร่า

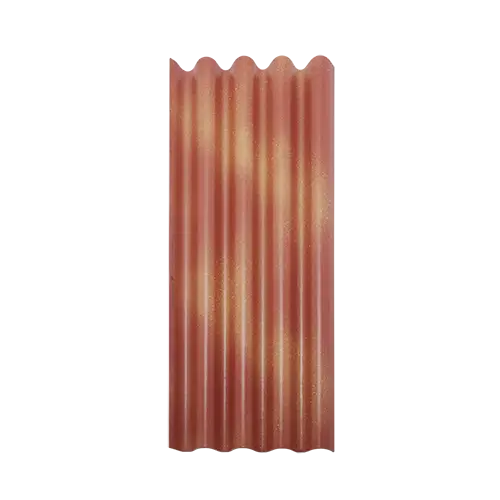

แดงลิลลี่

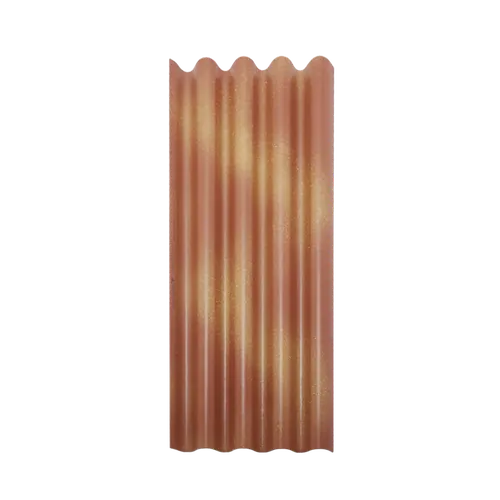

ส้มคอร์เดีย
Metallic Color
ขายดี

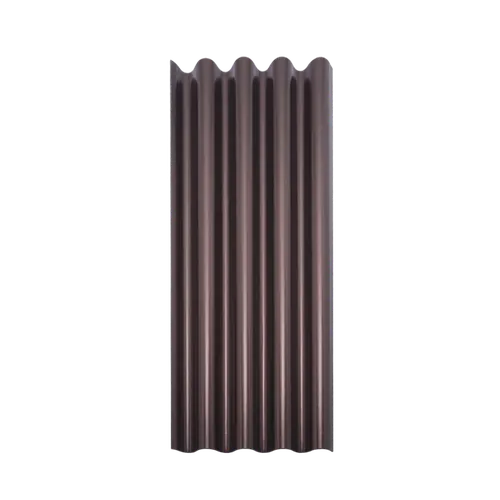

น้ำตาลประกายเพชร

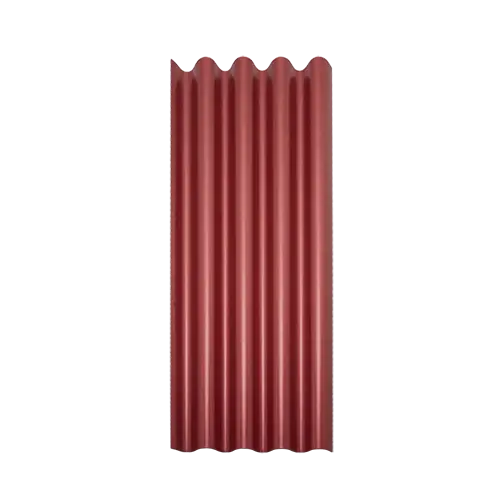

แดงประกายเพชร

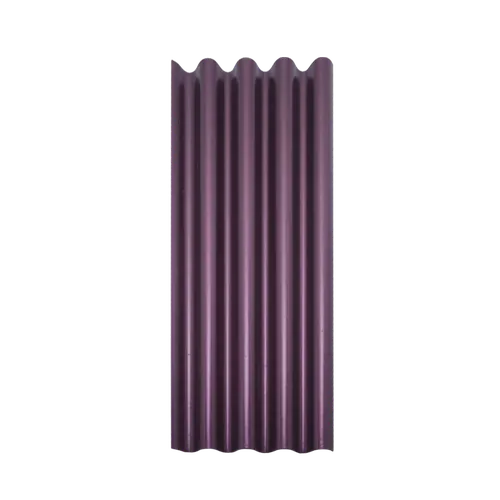

ม่วงประกายเพชร

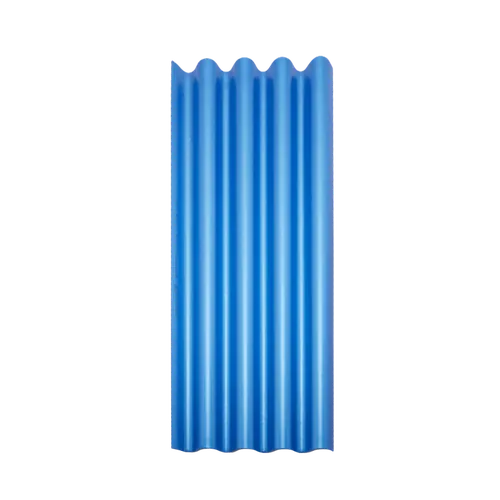

ฟ้าประกายเพชร

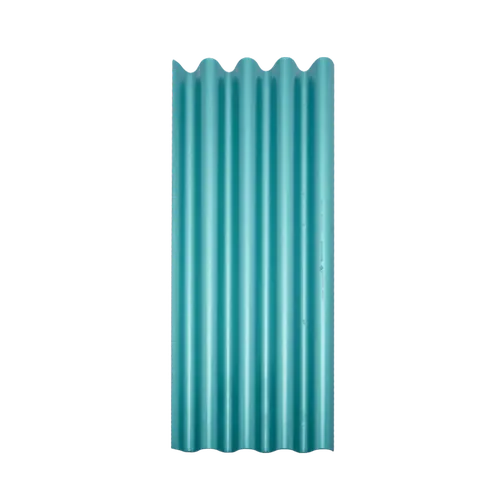

เขียวประกายเพชร
สีกระเบื้องจตุลอน รุ่น 2.3 / 3.6 เมตร
เหมาะสำหรับบ้านทรงโมเดิร์น หรือส่วนต่อเติมหลังคา แผ่นยาวมี 3 สี สีธรรมชาติ เทาไทเทเนียม และเทาแพลทินัม ทุกสีมีทั้งรุ่น 2.3 และ 3.6 เมตร

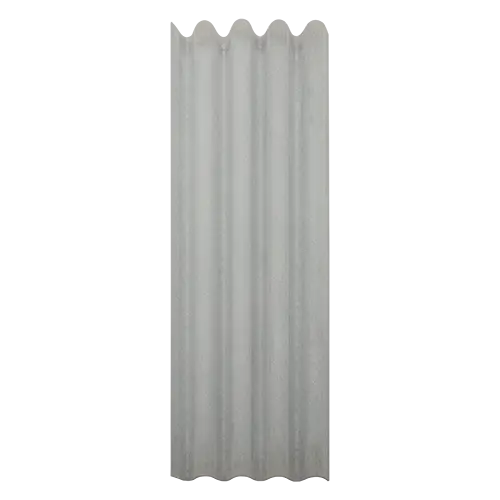

สีธรรมชาติ
2.3 / 3.6 เมตร

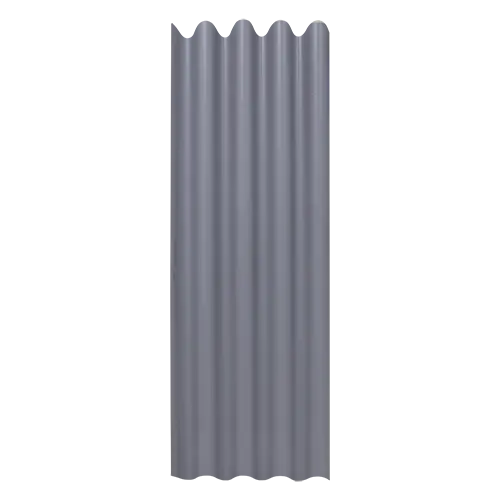

เทาไทเทเนียม
2.3 / 3.6 เมตร

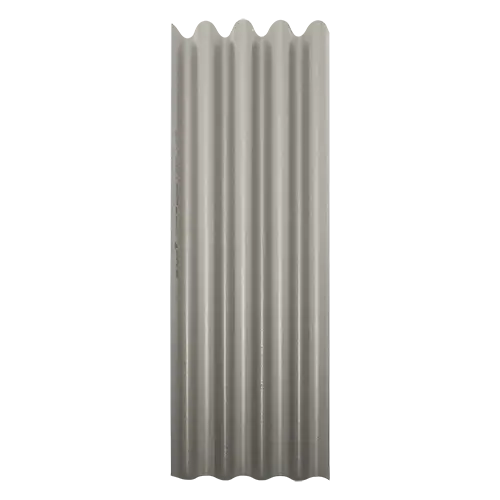

เทาแพลทินัม
2.3 / 3.6 เมตร

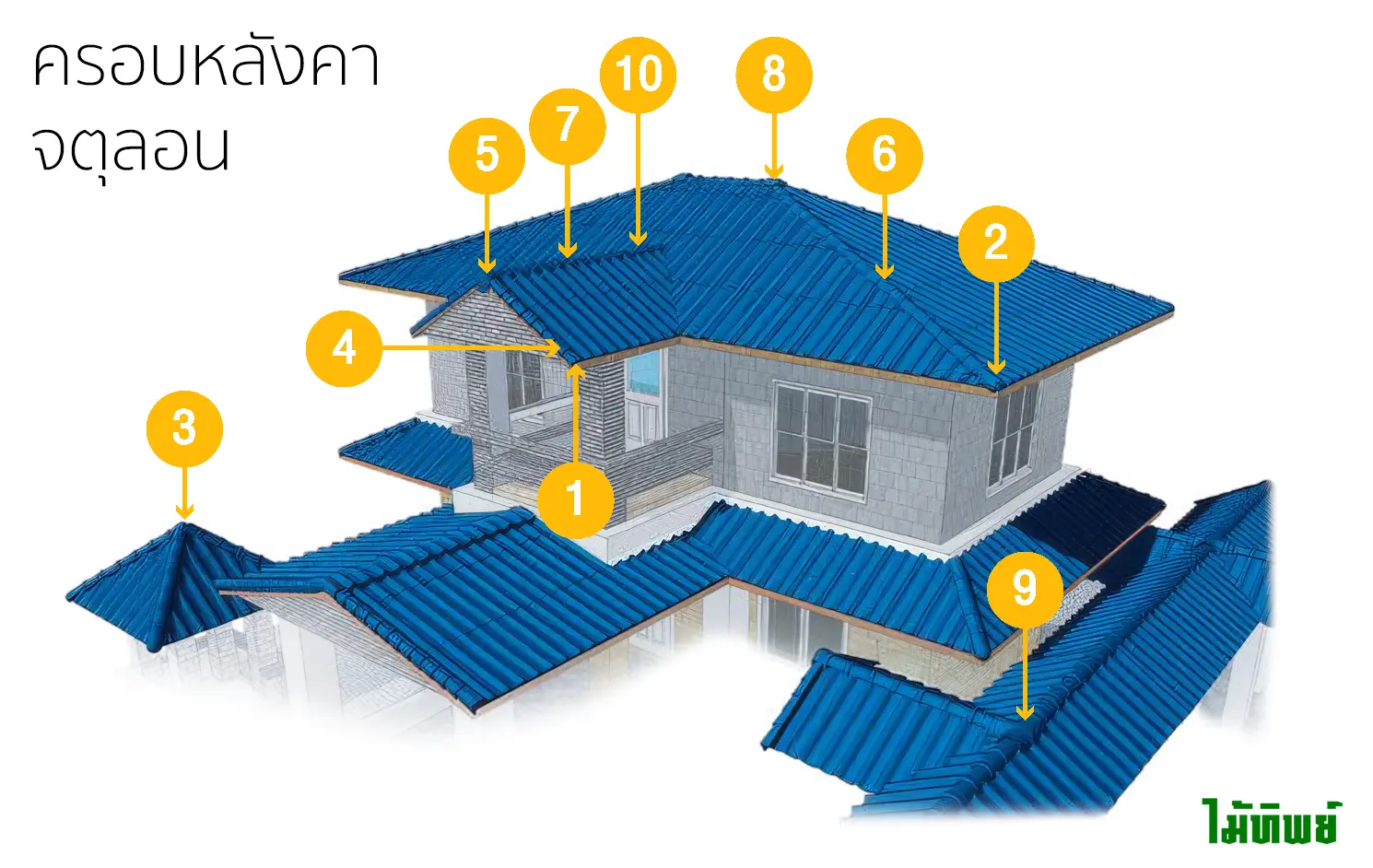

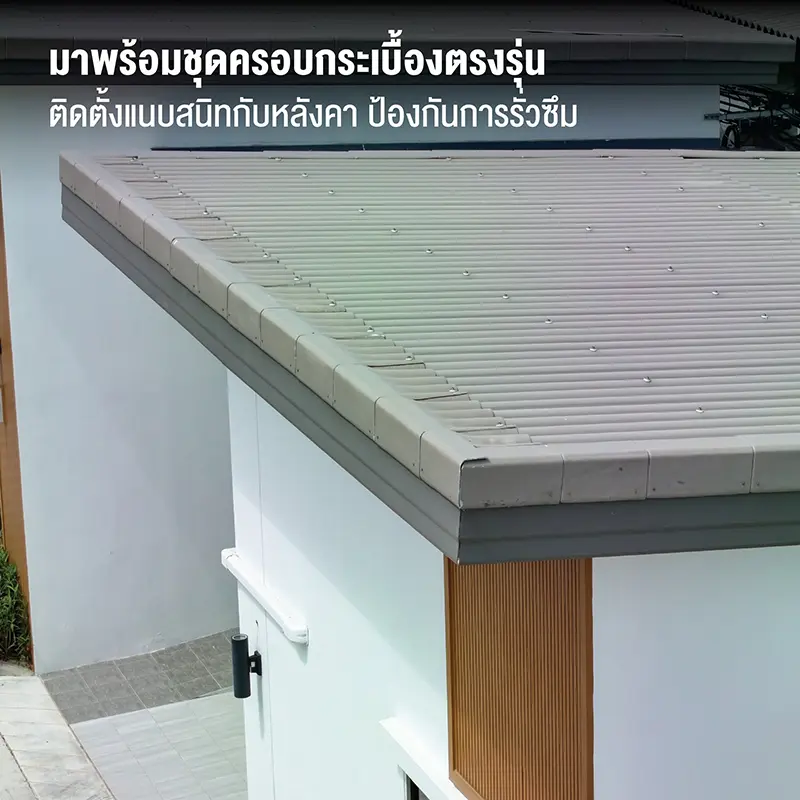

ชุดครอบกระเบื้องจตุลอน Jatulon Roof Ridge and Accessories
ติดตั้งหลังคาให้ลาดชันตามข้อกำหนด เพื่อป้องกันน้ำฝนไหลย้อน และมุงครอบได้สนิท
หลังคาทรงจั่ว
ความลาดชันที่แนะนำ 25 – 40 องศา
หลังคาทรงปั้นหยา
ความลาดชันที่แนะนำ 30 – 35 องศา

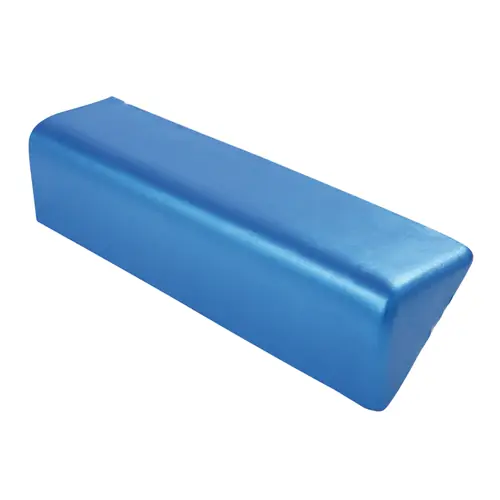

หมายเลข 1
ครอบปิดชาย
- ขนาด
- 21 x 60 ซม.
- น้ำหนัก
- 1.3 กก.
- การใช้งาน
- นับตามจุด
หมายเลข 2

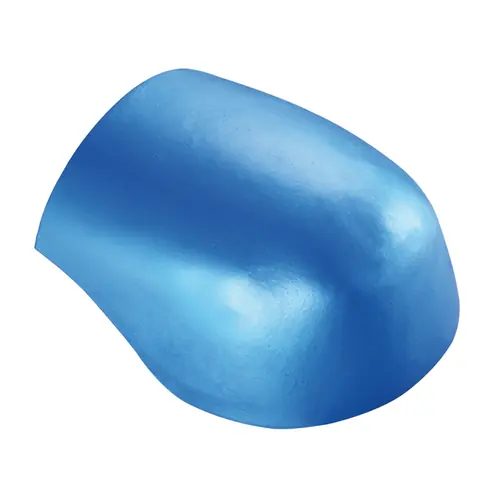

ครอบหางมน
- ขนาด
- 28 x 31 ซม.
- น้ำหนัก
- 0.7 กก.
- การใช้งาน
- นับตามจุด

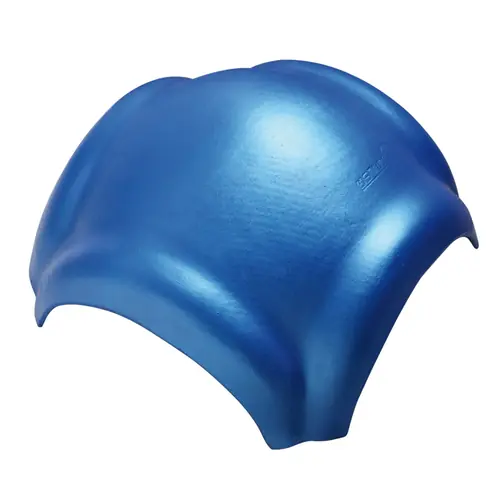

หมายเลข 3
ครอบ 4 ทาง ปั้นหยา
- ขนาด
- 36 x 36 ซม.
- น้ำหนัก
- 1.1 กก.
- การใช้งาน
- นับตามจุด

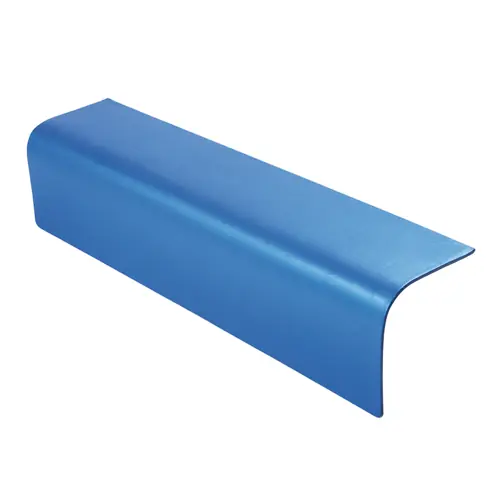

หมายเลข 4
ครอบข้าง
- ขนาด
- 21 x 60 ซม.
- น้ำหนัก
- 1.1 กก.
- การใช้งาน
- 2 แผ่น / เมตร

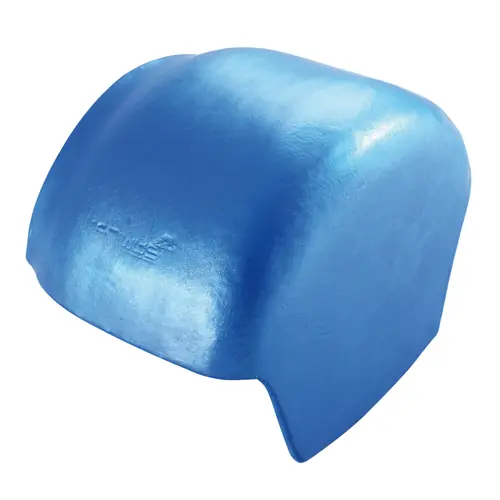

หมายเลข 5
ครอบปิดจั่ว
- ขนาด
- 30 x 21 ซม.
- น้ำหนัก
- 0.9 กก.
- การใช้งาน
- นับตามจุด

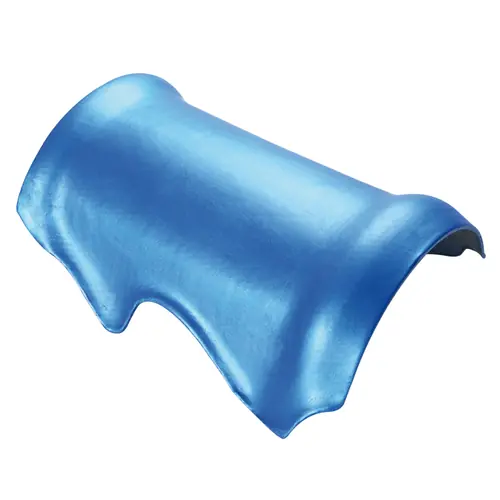

หมายเลข 6
ครอบสันตะเข้
- ขนาด
- 32 x 40 ซม.
- น้ำหนัก
- 1 กก.
- การใช้งาน
- 2.8 แผ่น / เมตร

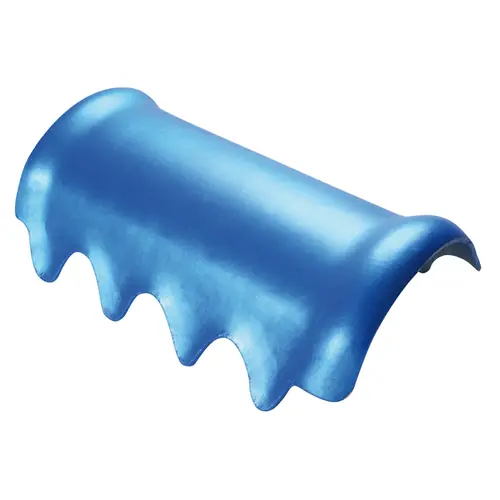

หมายเลข 7
ครอบสันหลังคา
- ขนาด
- 29 x 50 ซม.
- น้ำหนัก
- 1.4 กก.
- การใช้งาน
- 2.2 แผ่น / เมตร

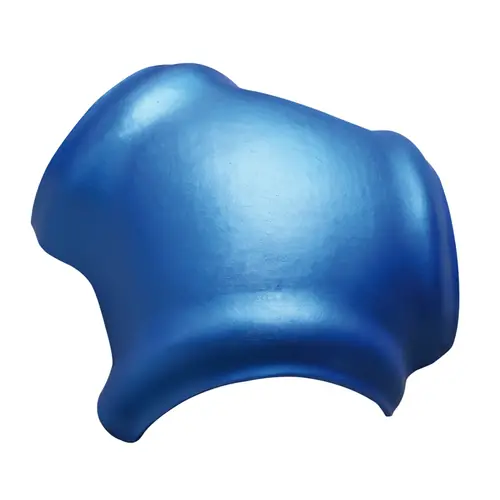

หมายเลข 8
ครอบ 3 ทาง ตัว Y
- ขนาด
- 40 x 45 ซม.
- น้ำหนัก
- 1 กก.
- การใช้งาน
- นับตามจุด

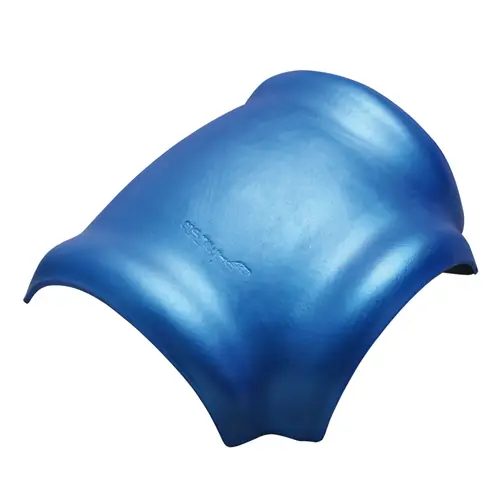

หมายเลข 9
ครอบ 3 ทาง ตัว T
- ขนาด
- 39 x 35 ซม.
- น้ำหนัก
- 1 กก.
- การใช้งาน
- นับตามจุด
หมายเลข 10 ใหม่
ครอบปรับมุมจตุลอน (ตัวบน / ตัวล่าง)
ใช้บริเวณสันหลังคา ในกรณีหลังคาทรงจั่วที่มีความลาดชัน 5 – 15 องศา
*มีเฉพาะสีธรรมชาติ และเทาแพลทินัม
*มีเฉพาะสีธรรมชาติ และเทาแพลทินัม

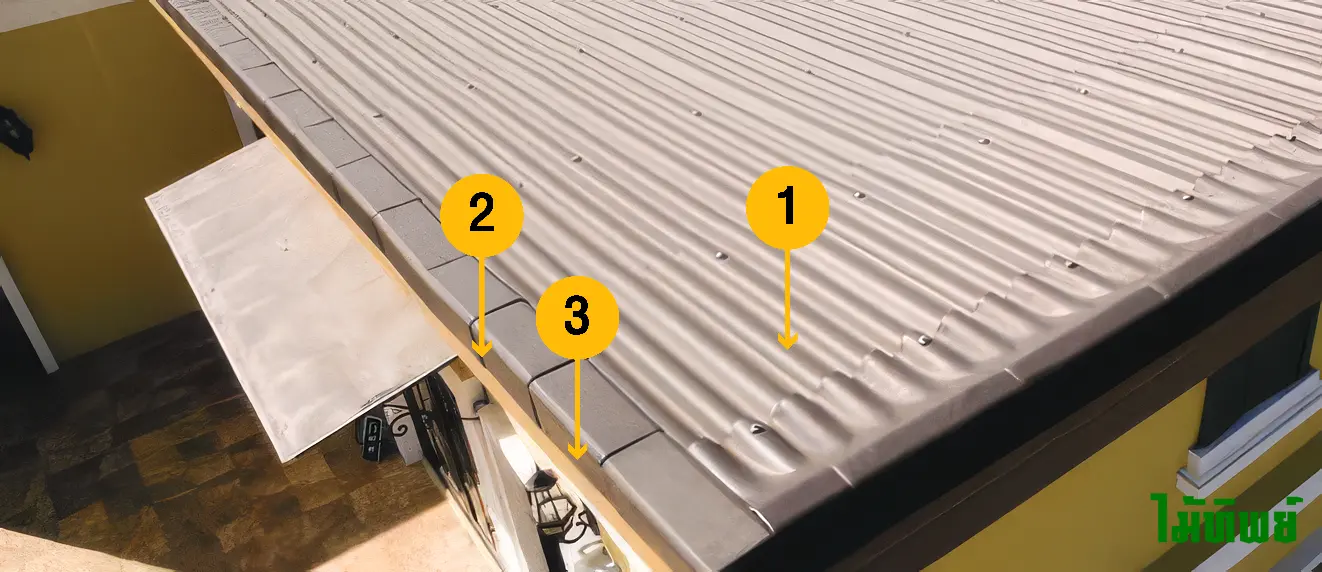

ครอบสำหรับหลังคาเพิงแหงน หรือทรงโมเดิร์น
ใช้กับสีธรรมชาติ เทาไทเทเนียม และวินเทอร์ไวท์ แนะนำให้ติดตั้งครอบร่วมกับแผ่นยางรองใต้ครอบ กรณีความลาดชันหลังคา 5 – 7 องศา
หมายเลข 1
ครอบเพิงแหงนโมเดิร์น จตุลอน
มุงจากซ้ายไปขวา
- ขนาด
- 50 x 39 ซม.
- น้ำหนัก
- 2.1 กก.
- การใช้งาน
- 2.2 แผ่น / เมตร
หมายเลข 2
ครอบข้างโมเดิร์น
- ขนาด
- 55 x 21 ซม.
- น้ำหนัก
- 1.1 กก.
- การใช้งาน
- 2 แผ่น / เมตร
หมายเลข 3
ครอบปิดชายโมเดิร์น
- ขนาด
- 55 x 21 ซม.
- น้ำหนัก
- 1.2 กก.
- การใช้งาน
- นับตามจุด
แผ่นยางรองใต้ครอบ
ใช้ปิดบริเวณครอบข้าง และครอบเพิงแหงนทรงโมเดิร์น ที่มีความลาดชันน้อย
- 0.15 x 5 เมตร
- 4.8 เมตร / ชุด
- 0.28 x 3 เมตร
- 2.8 เมตร / ชุด
| ความยาวกระเบื้อง | ความลาดชันที่แนะนำ | ระยะซ้อนทับ |
|---|---|---|
| 1.5 ม. และ 2.3 ม. | 7 องศา | 30 ซม. |
| 3.6 ม. | 5 องศา ขึ้นไป | 60 ซม. |
ระบบหลังคาเพิงแหงนตราเพชร
หลังคาลาดเอียง 7 องศาขึ้นไป

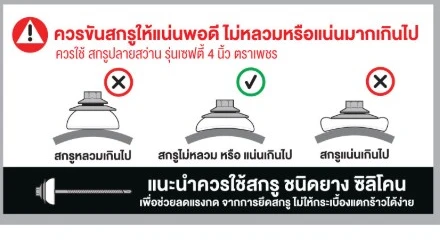

| ข้อมูลการติดตั้ง | จตุลอน | ลอนคู่ | |
|---|---|---|---|
| ขนาด | 50 x 150 x 0.5 ซม. 50 x 230 x 0.5 ซม. |
50 x 150 x 0.5 ซม. | |
| น้ำหนัก | 50 x 150 x 0.5 ซม. | 8.6 กก. / แผ่น | 7.8 กก. / แผ่น |
| 50 x 230 x 0.5 ซม. | 13.2 กก. / แผ่น | ||
| ระยะแป | 50 x 150 x 0.5 ซม. | 120 ซม. | 120 ซม. |
| 50 x 230 x 0.5 ซม. | 100 ซม. | ||
| ระยะซ้อนทับด้านยาว / ระยะความยาวตัดมุม |
30 ซม. | 30 ซม. | |
| ระยะการซ้อนทับด้านข้าง | 3.5 ซม. | 5 ซม. | |
| ปริมาณการใช้งาน | 50 x 150 ซม. | 1.79 แผ่น / ตร.ม. | 1.85 แผ่น / ตร.ม. |
| 50 x 230 ซม. | 1.08 แผ่น / ตร.ม. | ||
| ปริมาณสกรูติดตั้ง | 50 x 150 ซม. | 1 ตัว / แผ่น หรือ 1.8 ตัว / ตร.ม. |
1 ตัว / แผ่น หรือ 1.85 ตัว / ตร.ม. |
| 50 x 230 ซม. | 2 ตัว / แผ่น หรือ 2.2 ตัว / ตร.ม. |
||
| น้ำหนักสำหรับออกแบบ | 17 กก. / ตร.ม. | ||
หลังคาลาดเอียง 5 องศาขึ้นไป
| จตุลอน 3.6 เมตร | |
|---|---|
| ขนาด | 50 x 360 x 0.5 ซม. |
| น้ำหนัก | 20.7 กก. / แผ่น |
| ระยะแป | 100 ซม. |
| ระยะซ้อนทับด้านยาว / ระยะความยาวตัดมุม |
60 ซม. |
| ระยะซ้อนทับด้านข้าง | 3.5 ซม. |
| ปริมาณการใช้งานสกรูติดตั้ง | 3 ตัว / แผ่น หรือ 2.2 ตัว / ตร.ม. |
| น้ำหนักสำหรับออกแบบ | 17 กก. / ตร.ม. |
| ปริมาณการใช้งานอยู่ใต้ระยะซ้อนทับด้านข้าง | 0.72 แผ่น / ตร.ม. |

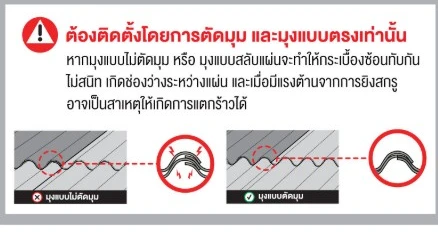

ข้อแนะนำในการตัดกระเบื้อง สำหรับหลังคาองศาต่ำ

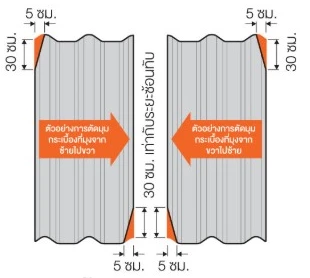

กระเบื้องลอนคู่ 1.5 เมตร

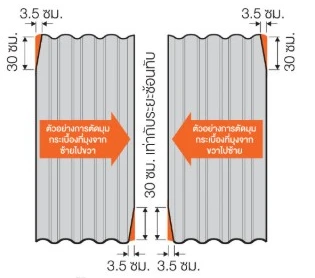

กระเบื้องจตุลอน 1.5 เมตร

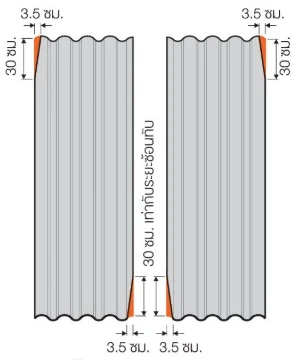

กระเบื้องจตุลอน 2.3 เมตร

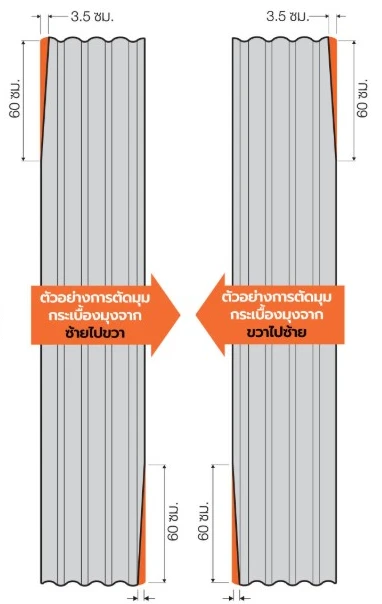

กระเบื้องจตุลอน 3.6 เมตร
รูปแบบมาตรฐานการซ้อนทับ

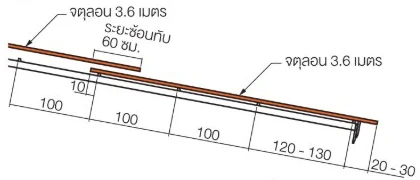

จตุลอน 50 x 360 ซม.
ลาดเอียง 5 องศา
ลาดเอียง 5 องศา

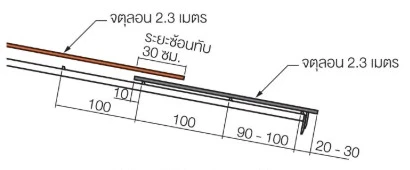

จตุลอน 50 x 230 ซม.
ลาดเอียง 7 องศา
ลาดเอียง 7 องศา

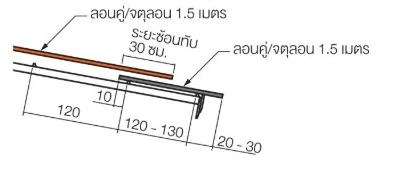

ลอนคู่และจตุลอน 50 x 150 ซม.
ลาดเอียง 7 องศา
ลาดเอียง 7 องศา
Hi-Rock เทคโนโลยีที่สร้างความแข็งแกร่งให้หลังคาบ้านคุณ
กระเบื้องจตุลอน ตราเพชร ใส่ใจตั้งแต่การผลิต เพื่อหลังคาคุณภาพที่ให้ทั้งความมั่นใจและความสบาย
ผลิตด้วยเทคโนโลยี Hi-Rock
มีความแข็งแกร่ง ทนทาน
แนะนำความหนา 5 มม.
มั่นใจในคุณภาพ
ช่วยลดเสียง
ให้ทุกช่วงเวลาพักผ่อนผ่อนคลายยิ่งขึ้น
ช่วยป้องกันความร้อน
เพิ่มความสบายภายในบ้าน
เลือกความมั่นใจ
เลือกหลังคาคุณภาพจากตราเพชร
ตัวอย่างโครงการที่ใช้กระเบื้องจตุลอน

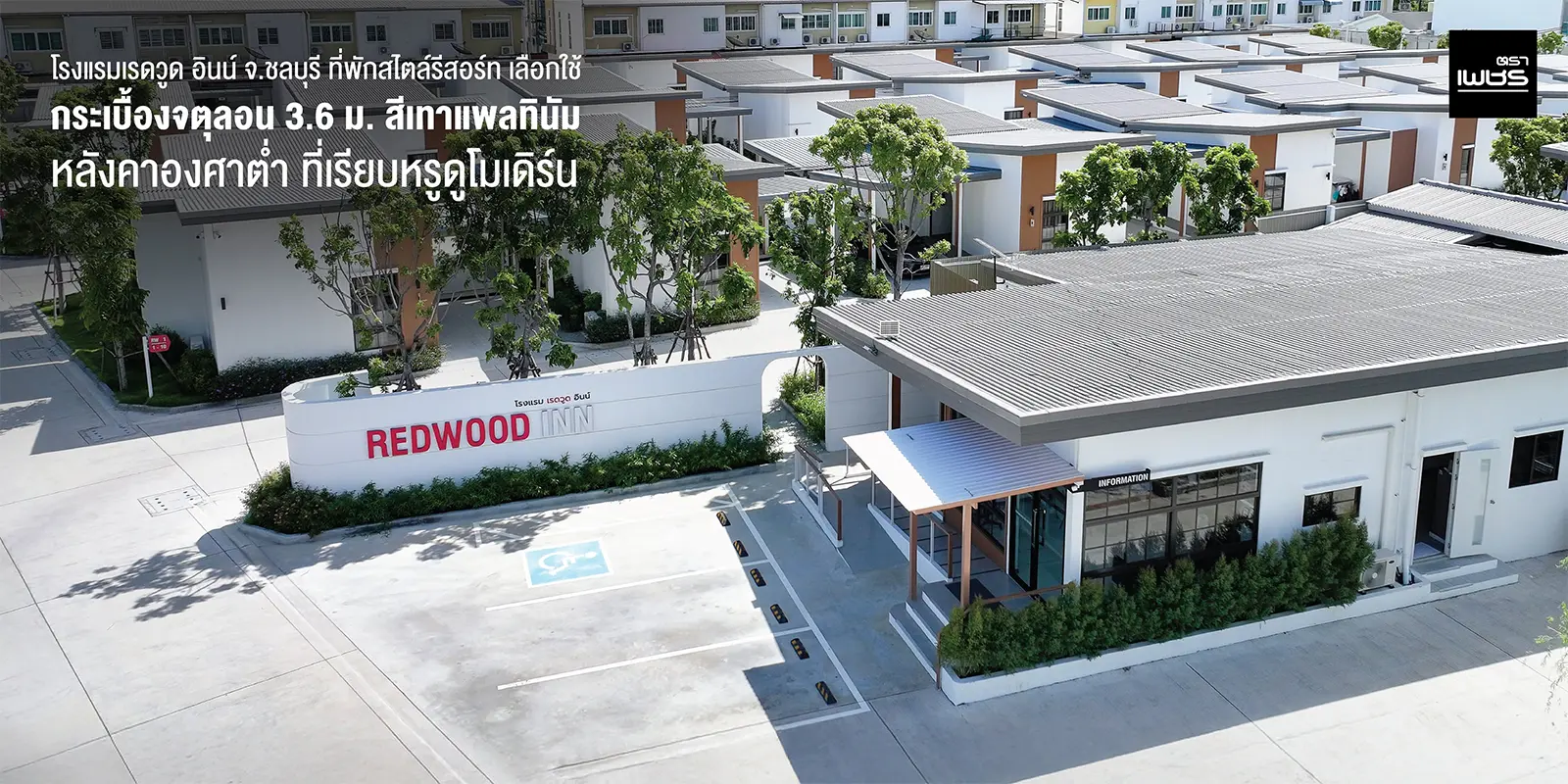

โรงแรมเรดวูด อินน์ จ.ชลบุรี
กระเบื้องจตุลอน 3.6 เมตร สีเทาแพลทินัม
ขอขอบพระคุณโรงแรมเรดวูด อินน์ จังหวัดชลบุรี ที่ให้ความไว้วางใจเลือกใช้กระเบื้องหลังคาจตุลอน 3.6 เมตร สีเทาแพลทินัม จากตราเพชร เติมเต็มเสน่ห์ให้โรงแรมมีภาพลักษณ์ที่ทันสมัยเหนือระดับ

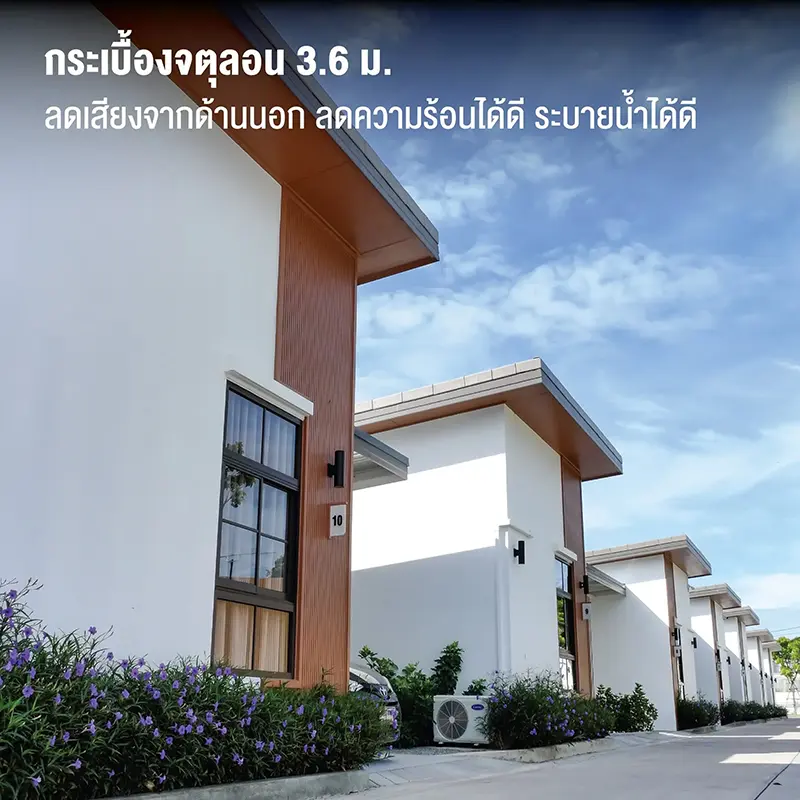

รายเดียวในไทย ที่มีหลังคาความยาวพิเศษ 3.6 เมตร
สวยสไตล์โมเดิร์น ลดรอยต่อ
สร้างเส้นสายหลังคาที่เรียบเนียน หรูหรา ดึงดูดสายตา
แข็งแรงทนทาน
รับน้ำหนักได้ดีเยี่ยม ใช้งานยาวนาน คุ้มค่าระยะยาว
ติดตั้งง่าย
ช่วยประหยัดเวลาและลดโอกาสการรั่วซึม
ลดความร้อนจากภายนอก
ได้ถึง 13 องศาเซลเซียส

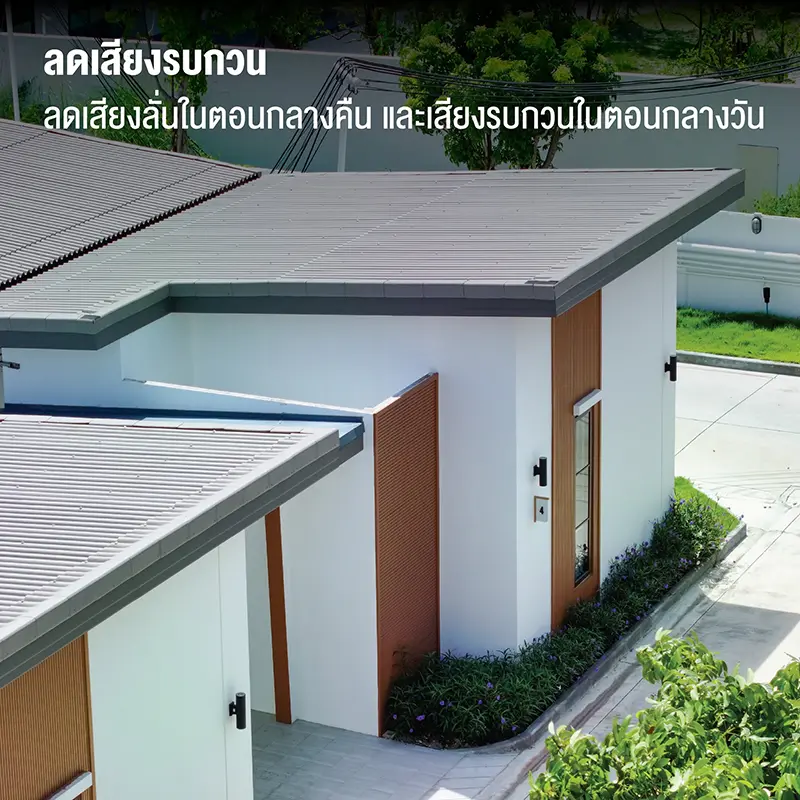

ลดเสียงจากภายนอก
ได้ดีกว่าเมทัลชีท 13 เดซิเบล
