Safeboard
แผ่นยิปซัมป้องกันรังสีเอกซ์ (X-ray)
แผ่นยิปซัมและปูนฉาบรอยต่อป้องกันรังสีเอกซ์ (X-ray) มีส่วนผสมของแบเรียมซัลเฟต (Barium Sulphate) จึงสามารถทดแทนการใช้งานแผ่นตะกั่วในผนังห้องเอกซเรย์ได้อย่างมีประสิทธิภาพและปลอดภัยต่อสภาพแวดล้อม ระบบ Safeboard เหมาะสำหรับติดตั้งผนังห้องเอกซเรย์ประเภทต่างๆ ทั้งในโรงพยาบาลและคลินิก ได้แก่ ห้องเอกซเรย์ทั่วไป คลินิกทันตกรรม ห้องตรวจ Mammogram คลินิกรักษาสัตว์ และห้อง CT Scan
- ปราศจากตะกั่ว 100%
- ป้องกันรังสีเอกซ์ (X-ray) ได้
- ติดตั้งง่าย
- น้ำหนักเบา
- ป้องกันไฟและเสียงได้
ข้อมูลผลิตภัณฑ์

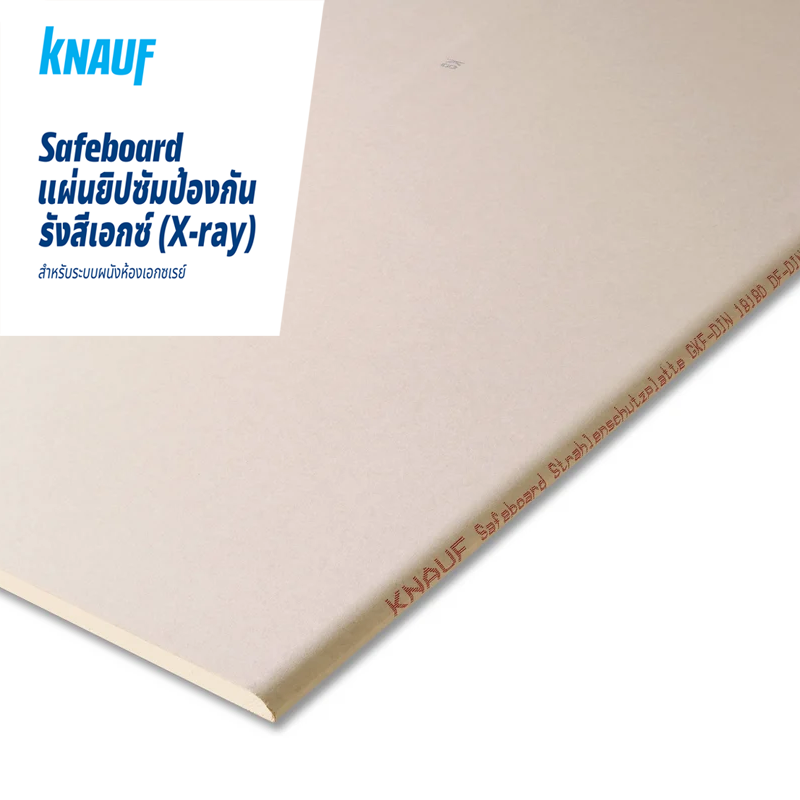

แผ่นเซฟบอร์ด (Safeboard) ตราคนอฟ
| ความหนา (มม.) | กว้าง (มม.) | ยาว (มม.) | ขอบ |
|---|---|---|---|
| 12.5 | 625 | 2400 | มน |

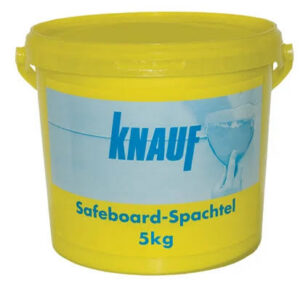

ปูนฉาบรอยต่อเซฟบอร์ด ตราคนอฟ
| ขนาดบรรจุ | การใช้งาน | สีเนื้อปูน |
|---|---|---|
| 5 กก. | 10 ตร.ม./ถัง | เหลือง |
เปรียบเทียบความหนาวัสดุเทียบเท่าตะกั่ว 1.4 มม. สำหรับเครื่องฉายรังสีขนาด 100 kV
การเลือกใช้แผ่น Safeboard สำหรับเครื่องฉายรังสีขนาดต่างๆ
อ้างอิงตามความหนาของแผ่นตะกั่วที่กำหนดโดยผู้ออกแบบห้องฉายรังสี โดยมีปัจจัยหลักคือกำลังของเครื่องฉายรังสี (kV)
| คุณสมบัติแผ่น Safeboard เทียบเท่าตะกั่ว (มม.) สำหรับเครื่องฉายรังสีขนาดต่างๆ | จำนวน แผ่น |
ความหนารวม (มม.) |
||||||
|---|---|---|---|---|---|---|---|---|
| 60 kV | 70 kV | 80 kV | 90 kV | 100 kV | 125 kV | 150 kV | ||
| 0.45 | 0.60 | 0.75 | 0.70 | 0.70 | 0.50 | 0.40 | 1 | 12.5 |
| 0.90 | 1.20 | 1.50 | 1.40 | 1.40 | 1.00 | 0.80 | 2 | 25 |
| 1.35 | 1.80 | 2.20 | 2.10 | 2.10 | 1.50 | 1.10 | 3 | 37.5 |
| 1.80 | 2.30 | 2.90 | 2.80 | 2.80 | 2.00 | 1.40 | 4 | 50 |
| –ไม่ระบุ | –ไม่ระบุ | –ไม่ระบุ | –ไม่ระบุ | 3.40 | 2.40 | 1.70 | 5 | 62.5 |
| –ไม่ระบุ | –ไม่ระบุ | –ไม่ระบุ | –ไม่ระบุ | 4.00 | 2.80 | 2.00 | 6 | 75 |
ตัวอย่างการเลือกใช้งานแผ่นเซฟบอร์ด
ห้อง CT Scan ใช้เครื่องฉายรังสีขนาด 125 kV ผู้ออกแบบกำหนดให้ผนังกันรังสีเทียบเท่าตะกั่วหนา 2 มม.
ดูตารางคอลัมน์ 125 kV ค่า 2.00 อยู่แถวที่ 4 จึงใช้แผ่นเซฟบอร์ด 4 แผ่น ความหนารวม 50 มม.
แบ่งติดตั้งผนัง ด้านละ 2 แผ่น ตามรูปด้านล่าง
ตัวอย่างการติดตั้งผนัง ด้วยแผ่นเซฟบอร์ด 4 แผ่น
ผนังโครงคร่าว KW50 ปิดทับด้วยแผ่นเซฟบอร์ดด้านละ 2 แผ่น สลับแนวรอยต่อ แล้วฉาบปิดรอยต่อและหัวสกรูทุกชั้นด้วยปูนฉาบรอยต่อเซฟบอร์ด
